تخيّل للحظة أنك تمسك هاتفك الذكي الآن… جهاز صغير بالكاد يملأ راحة يدك، لكنه يحتوي في داخله على قوة حوسبة تفوق الحواسيب العملاقة قبل عقود. السبب؟ شيء شبه غير مرئي يُدعى الترانزستور.
داخل هاتف واحد فقط نجد عشرات الشرائح الإلكترونية التي تضم ما يقارب 90 مليار ترانزستور — مكونات نانوية متناهية الصغر تشكّل الأساس الحقيقي لكل ما نعرفه اليوم من ألعاب، ذكاء اصطناعي، وإنترنت.
لكن السؤال الأهم:
كيف يمكن للبشر تصنيع مليارات الترانزستورات داخل شريحة بحجم نملة؟
لنبدأ الرحلة.

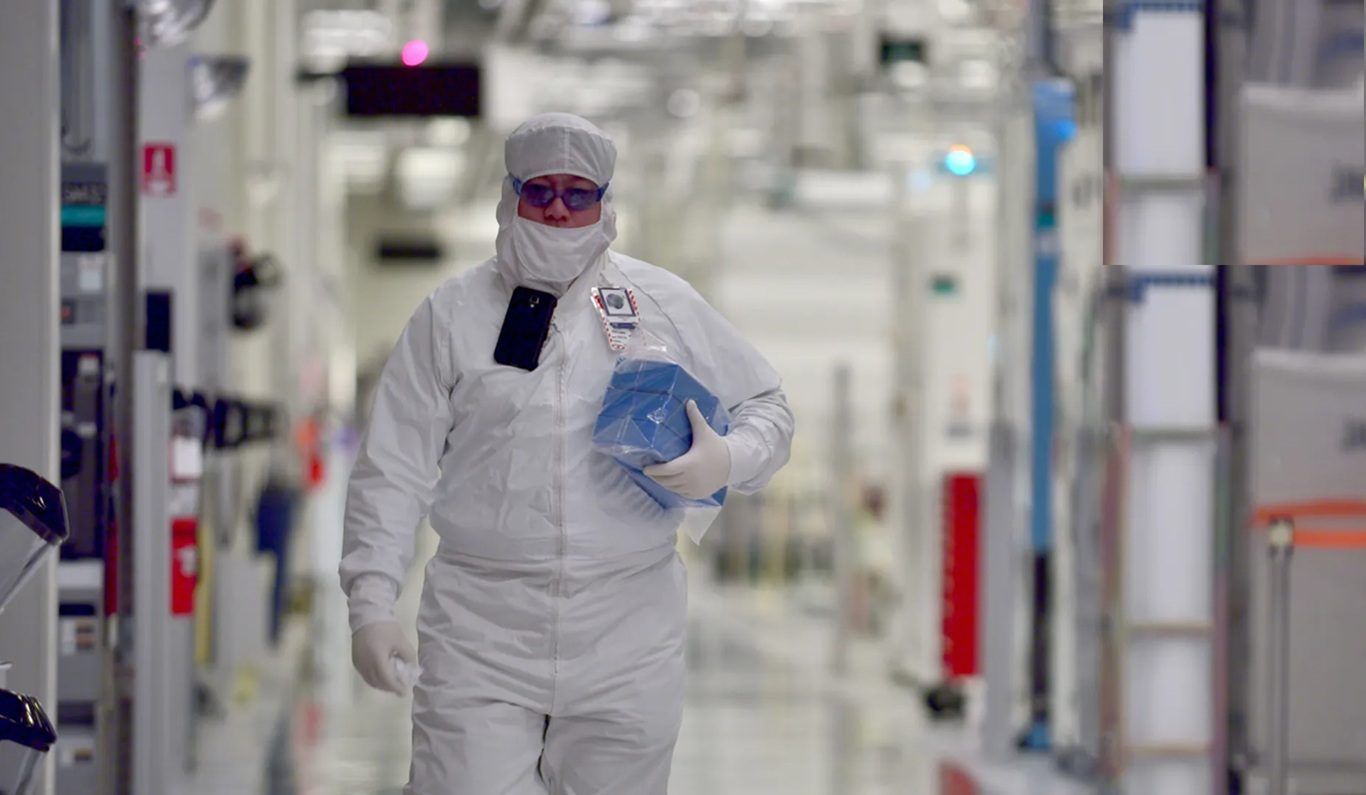

مصنع أشباه الموصلات… أنظف مكان على الأرض

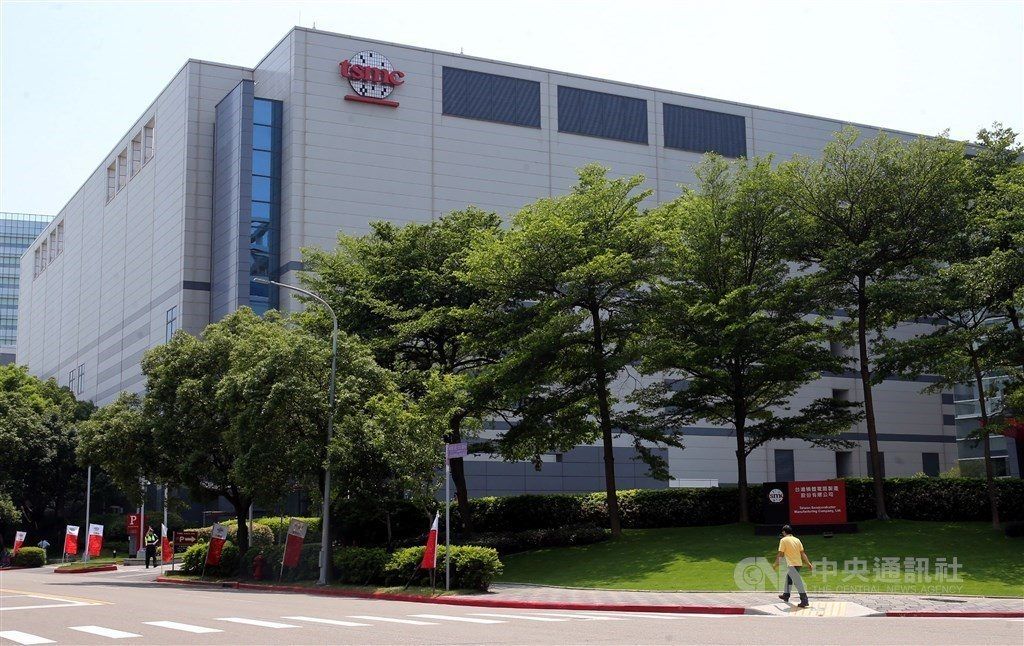

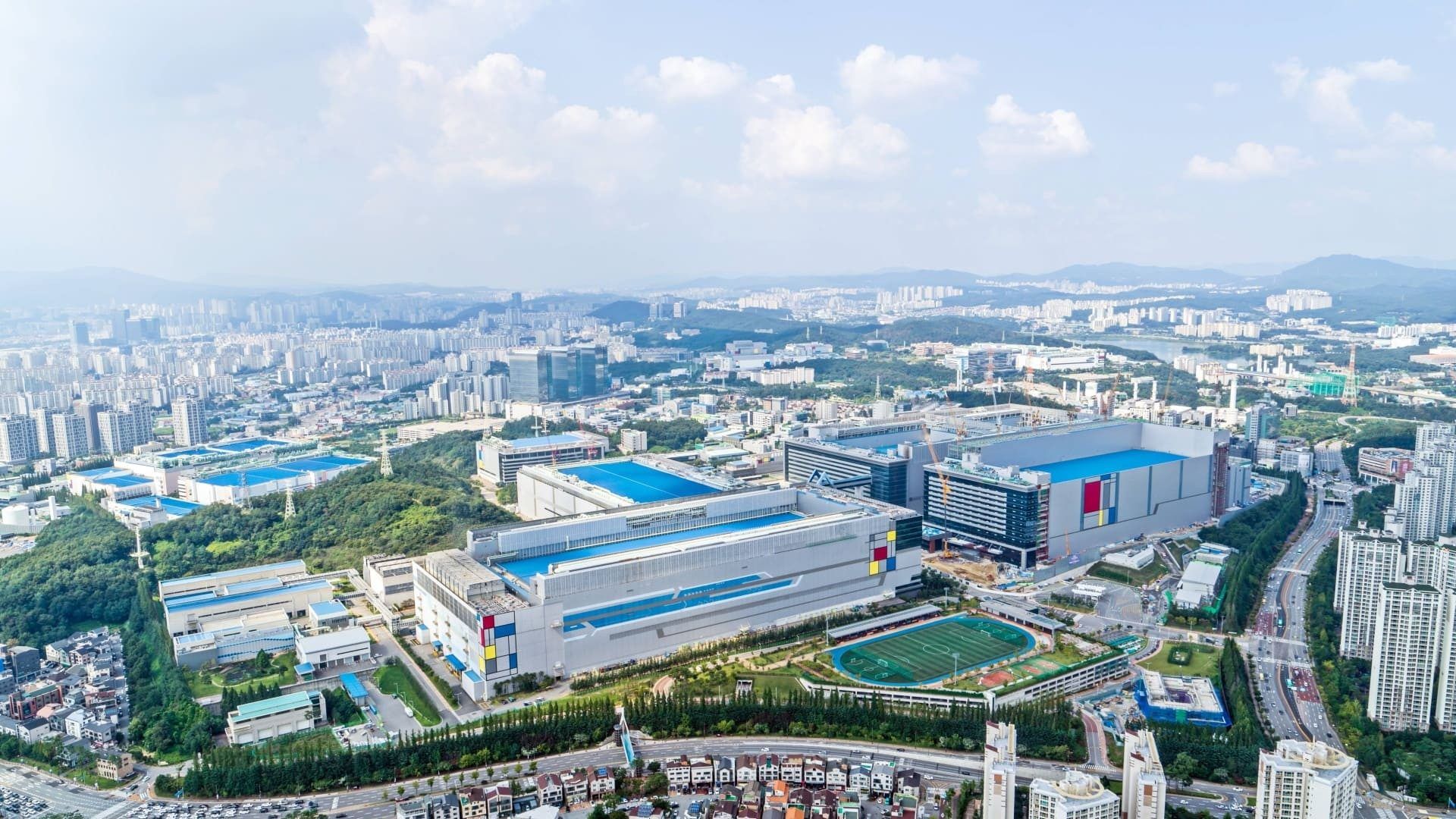

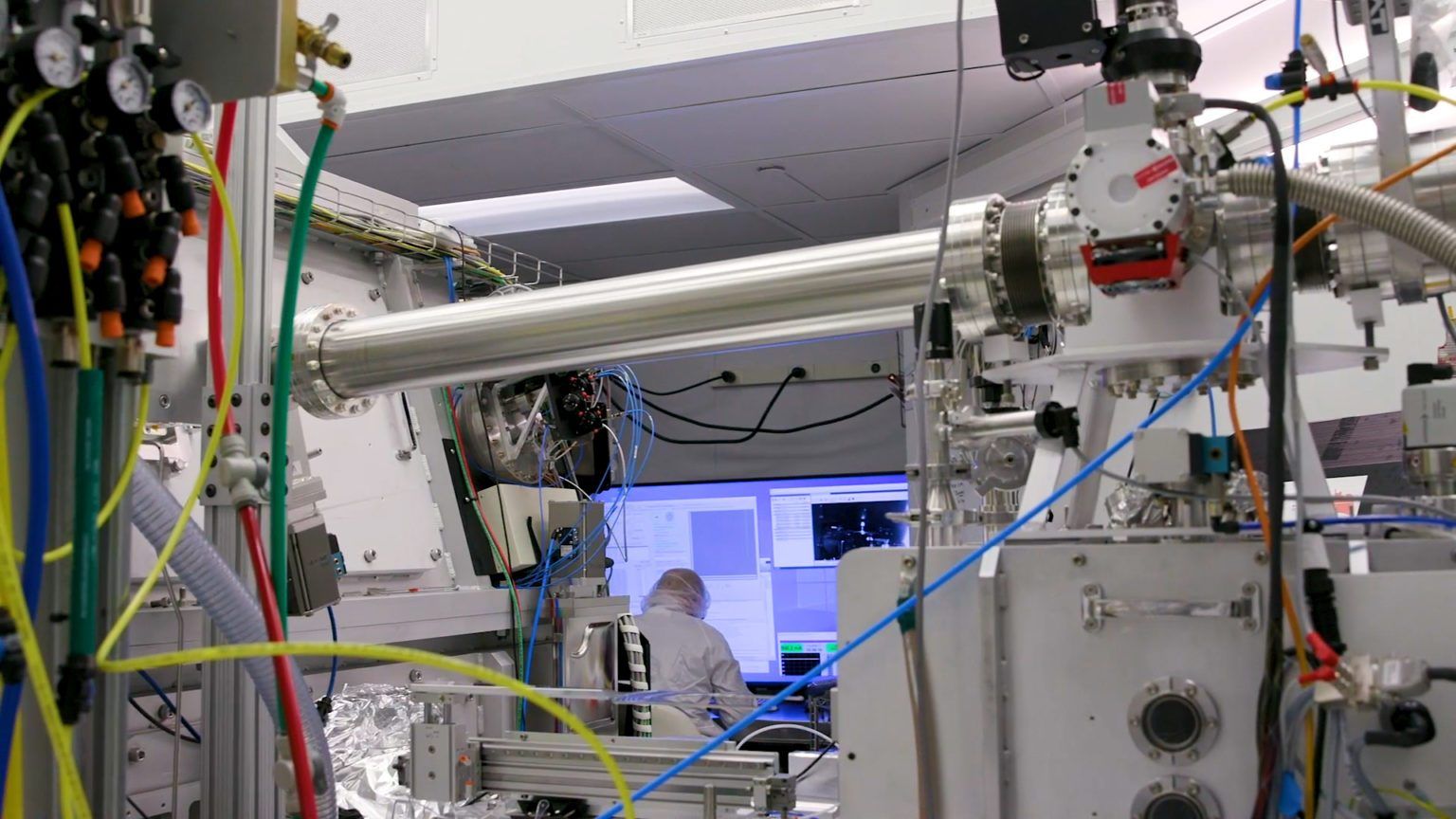

كل شريحة إلكترونية تبدأ حياتها داخل منشأة تُعرف باسم مصنع أشباه الموصلات (Semiconductor Fab).
تخيل قاعة نظيفة تمتد بمساحة تعادل ثمانية ملاعب كرة قدم، مليئة بمئات الآلات العملاقة التي يتراوح حجمها بين سيارة فان وحافلة كاملة، وتصل تكلفة بعضها إلى 170 مليون دولار للجهاز الواحد.
في هذا المكان، تتحرك رقائق السيليكون بين الأجهزة بشكل آلي بالكامل، وتخضع لما يقارب 1000 عملية تصنيع تستمر قرابة 3 أشهر متواصلة.
وفي نهاية الرحلة؟ كل رقاقة سيليكون تتحول إلى مئات معالجات الحاسوب، يحتوي كل واحد منها على عشرات المليارات من الترانزستورات.
ماذا يوجد داخل المعالج فعلًا؟

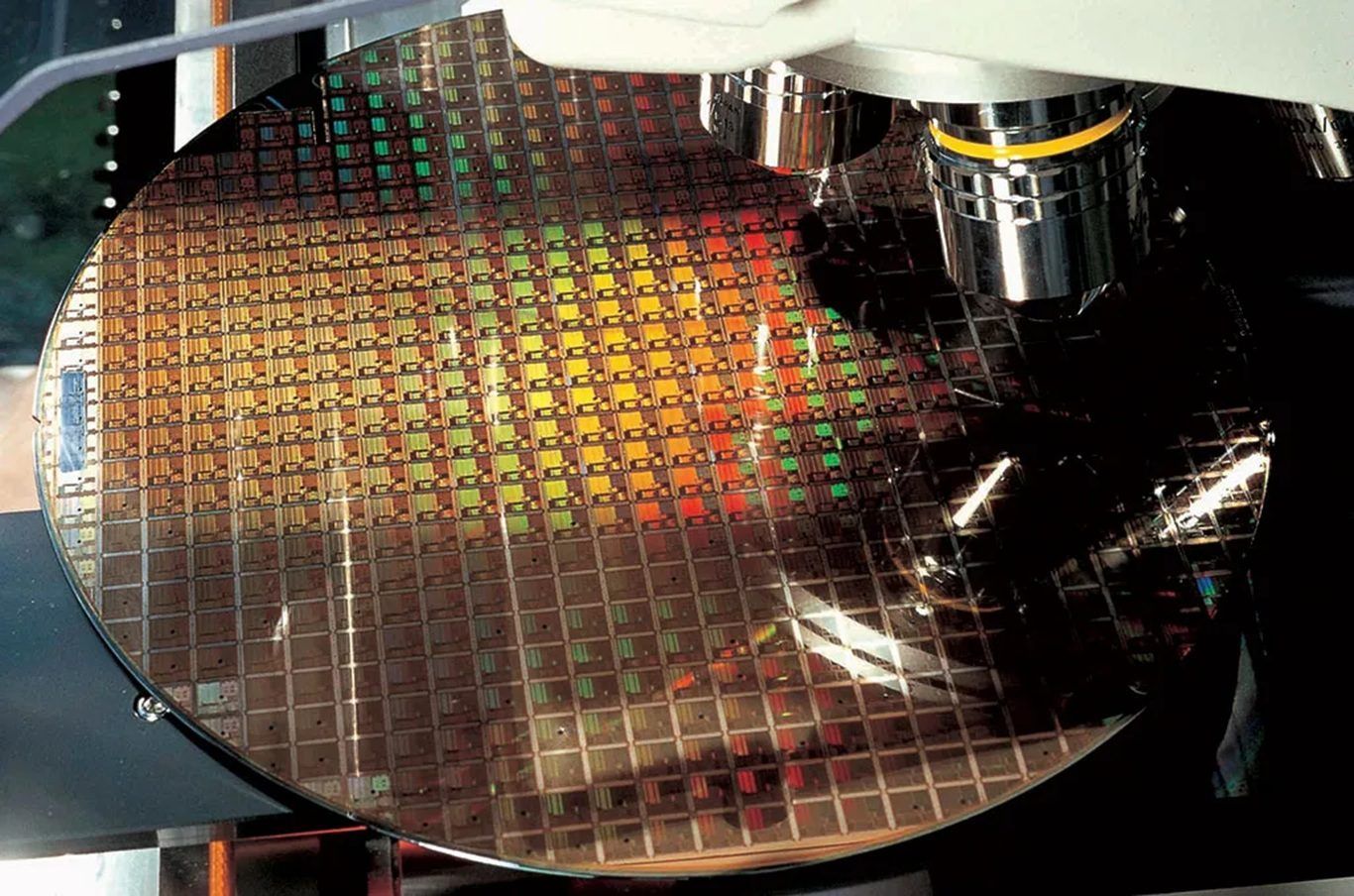

ألواح السيليكون — المعروفة باسم Wafers — تنتقل من آلة إلى أخرى، مرورًا بحوالي ألف عملية تصنيع مختلفة خلال ثلاثة أشهر كاملة.
وفي نهاية الرحلة:
- يغطي اللوح الواحد مئات معالجات CPU،
- وكل معالج يحتوي وحده على 26 مليار ترانزستور.

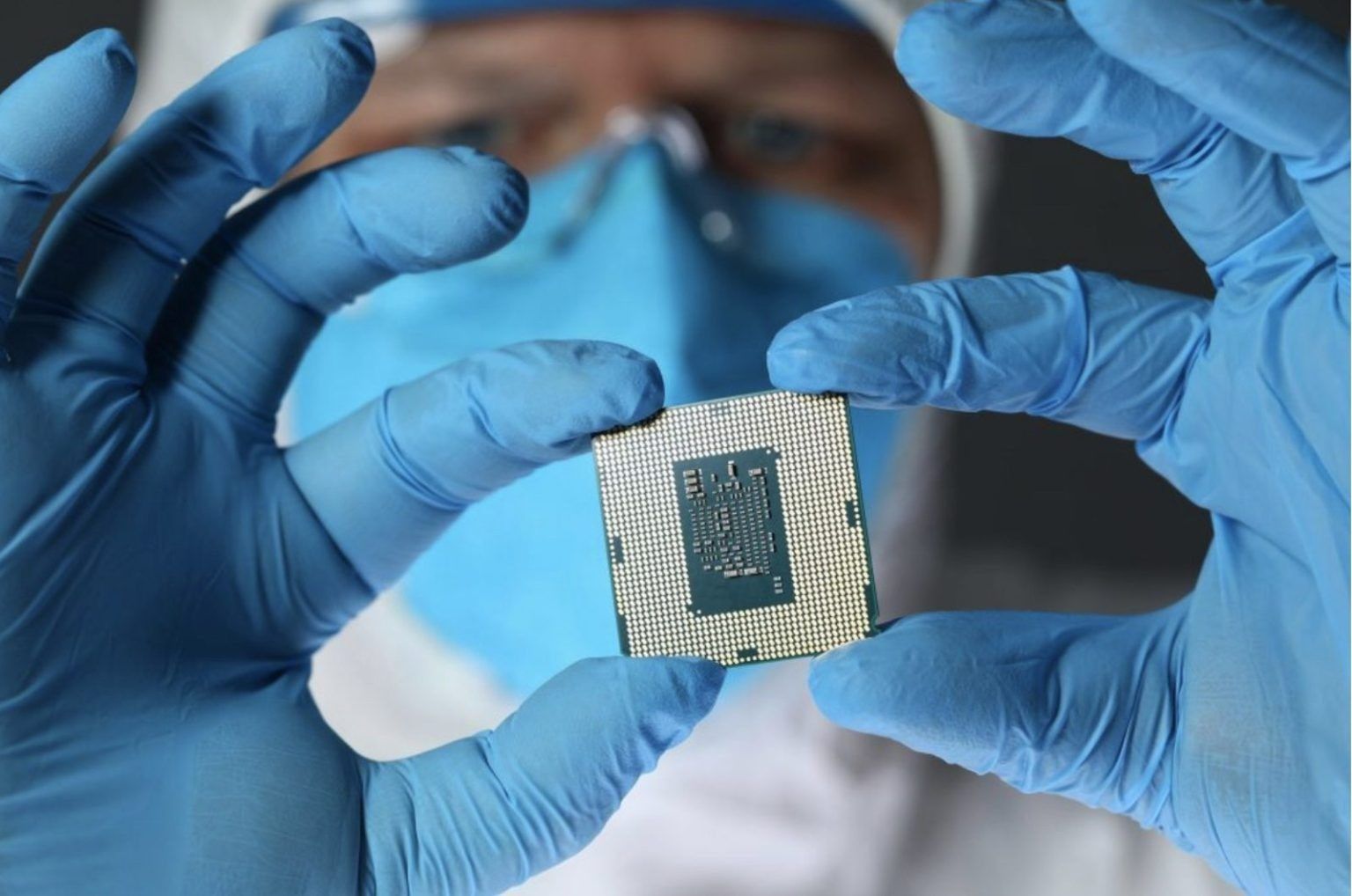

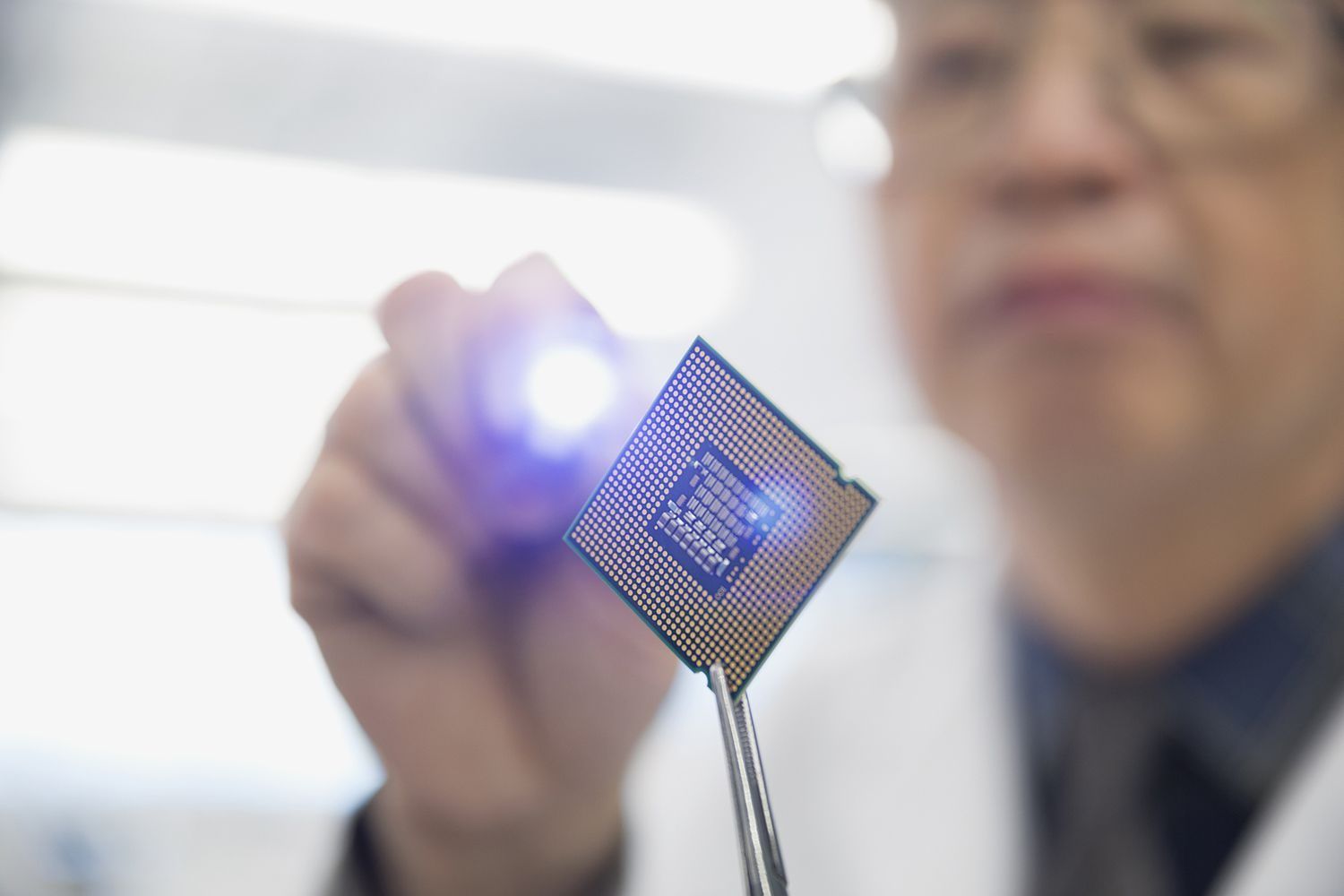

عند فتح المعالج المركزي (CPU)، نحن لا ننظر إلى قطعة واحدة بسيطة، بل إلى مدينة إلكترونية كاملة:
- أنوية معالجة متعددة
- معالج رسومي
- متحكم ذاكرة
- وحدات حسابية معقدة
داخل جزء صغير مسؤول عن عملية ضرب رقمية واحدة فقط، نجد 44 ألف ترانزستور تعمل معًا — وهذا لا يمثل سوى جزء ضئيل جدًا من إجمالي الترانزستورات داخل المعالج.
وعند التكبير أكثر… نكتشف أن الترانزستورات تقع في الأسفل، بينما تعلوها طبقات متعددة من الأسلاك المعدنية التي تنقل البيانات عبر متاهة ثلاثية الأبعاد مذهلة.
بعض المعالجات الحديثة تحتوي على 17 طبقة أسلاك مختلفة:
- طبقات سفلية لحركة البيانات المحلية
- طبقات وسطى تربط أجزاء النواة
- طبقات علوية تنقل المعلومات عبر المعالج كاملًا
بعدها تُقص الشرائح، تُختبر، ثم تُغلف… لتصل في النهاية إلى جهاز الكمبيوتر الخاص بك.
كيف نفهم عملية التصنيع؟
لفهم تصنيع الشرائح، علينا النظر للأمر من زاويتين:
- العمليات النانوية الدقيقة التي تبني الترانزستورات والأسلاك.
- المصنع العملاق والأجهزة متعددة الملايين التي تنفذ تلك العمليات.
سننتقل بين هذين العالمين لنرى الصورة الكاملة.
ماذا يوجد داخل المعالج؟
داخل المعالج توجد شريحة متكاملة تحتوي على:
- أنوية المعالجة،
- معالج رسومي،
- متحكم الذاكرة،
- وعدد هائل من الوحدات المتخصصة.
عند التكبير داخل جزء صغير فقط مسؤول عن عملية ضرب رقمية واحدة، نجد 44 ألف ترانزستور…
وهذا لا يمثل سوى 0.00017% من إجمالي الترانزستورات!
متاهة الأسلاك المعدنية
فوق الترانزستورات توجد طبقات من الأسلاك المعدنية تسمى Interconnects.
هذه الطبقات ليست عائمة:
- الفراغات بينها مليئة بمواد عازلة،
- تمنع التلامس الكهربائي،
- وتمنح البنية صلابة هندسية.
المعالج الحديث يحتوي تقريبًا على 17 طبقة معدنية:
- طبقات سفلية لنقل البيانات محليًا،
- طبقات وسطى داخل النواة،
- وطبقات عليا لنقل البيانات عبر المعالج بالكامل.
أصغر مما تتخيل
الترانزستور الحديث من نوع FinFET يبلغ حجمه تقريبًا:
- 36 نانومتر طولًا
- 6 نانومتر عرضًا
- 52 نانومتر ارتفاعًا
للمقارنة:
- شعرة الإنسان أسمك بآلاف المرات
- ذرة غبار تبدو عملاقة بجانبه
نحن هنا نتعامل مع هندسة على مستوى الذرات حرفيًا.
صناعة الشريحة… مثل خبز كعكة من 80 طبقة!
أفضل تشبيه لعملية تصنيع المعالجات هو تخيّل خبز كعكة مكونة من 80 طبقة، كل طبقة لها شكل مختلف تمامًا.
الوصفة تشمل:
- 940 خطوة تصنيع
- مئات المواد الكيميائية
- دقة يجب ألا تخطئ أكثر من 1%
وإذا أخطأت بنسبة 1% فقط…الكعكة كلها تفسد.
السر الحقيقي: الطباعة بالضوء
العملية الأساسية تُعرف باسم Photolithography، وهي أشبه بطباعة تصميم المعالج باستخدام الضوء.
الخطوات المبسطة:
- تغطية الرقاقة بطبقة حساسة للضوء.
- تسليط أشعة فوق بنفسجية عبر قالب تصميم.
- الضوء يرسم نمطًا نانويًا دقيقًا جدًا.
- إزالة الأجزاء المطلوبة كيميائيًا.
- ملء الفراغات بالنحاس أو مواد أخرى.
- صقل السطح ليصبح مستويًا تمامًا.
ثم… نكرر العملية مرة بعد مرة. ثمانون طبقة مختلفة. تسعمائة وأربعون خطوة تصنيع.
رحلة الرقاقة داخل المصنع
رقائق السيليكون بقطر 300 ملم تُنقل داخل حاويات محكمة الإغلاق عبر نظام نقل آلي معلق في السقف.
الروبوتات تتولى كل شيء:
- إدخال الرقاقة إلى غرف تفريغ هوائي
- إضافة المواد
- إزالة طبقات
- تعديل الذرات نفسها
- فحص الجودة باستمرار
الرقاقة الواحدة قد تزور عشرات الأجهزة المختلفة خلال رحلتها التي تستمر ثلاثة أشهر.
مصنع واحد فقط قد يحتوي على:
- 435 آلة تصنيع
- قدرة إنتاج تصل إلى 5 مليون معالج شهريًا
ستة أنواع من آلات تصنع المعالج
داخل المصنع توجد فئات رئيسية من الأجهزة:
1. صناعة القناع الضوئي
ترسم تصميم الترانزستورات باستخدام الضوء.
2. أجهزة الترسيب
تضيف المعادن والعوازل والسيليكون.
3. أجهزة الحفر
تزيل المواد بدقة ذرية.
4. زرع الأيونات
تطلق ذرات داخل السيليكون لصناعة مناطق الترانزستور الكهربائية.
5. التنظيف
مياه فائقة النقاء لإزالة أي ذرة غبار قاتلة.
6. الفحص المجهري
مجاهر إلكترونية تبحث عن عيوب بحجم النانومتر.
أهم خطوة: الطباعة الضوئية
أحد أعظم إنجازات الهندسة الحديثة. ضوء فوق بنفسجي يمر عبر قالب تصميم ضخم، ثم تُصغّر الصورة بصريًا لتُطبع أنماط نانوية دقيقة على الرقاقة.
بهذه الطريقة يتم نسخ تصميم مليارات الترانزستورات على مئات المعالجات خلال دقائق فقط.
ولصنع معالج واحد نحتاج إلى:
80 قالب تصميم مختلف
سعر الواحد منها يصل إلى 300 ألف دولار.
إضافة وإزالة المواد
- أدوات الترسيب تضيف المعادن والعوازل والسيليكون.
- أدوات الحفر تستخدم البلازما أو المواد الكيميائية لإزالة أجزاء محددة.
- عملية CMP تقوم بطحن السطح حتى يصبح مستويًا تمامًا.
زرع الأيونات: ولادة الترانزستور
هنا تتحول قطعة السيليكون إلى إلكترونيات حقيقية. آلات خاصة تطلق ذرات مثل:
- الفوسفور
- البورون
داخل الشبكة البلورية للسيليكون لتكوين مناطق P و N التي تشكل الترانزستور نفسه.
النظافة أهم من أي شيء
ذرة غبار واحدة قد تدمر شريحة كاملة. لذلك يتم غسل الرقائق باستمرار باستخدام:
- ماء فائق النقاء،
- نيتروجين ساخن،
- وكحول خاص للتجفيف.

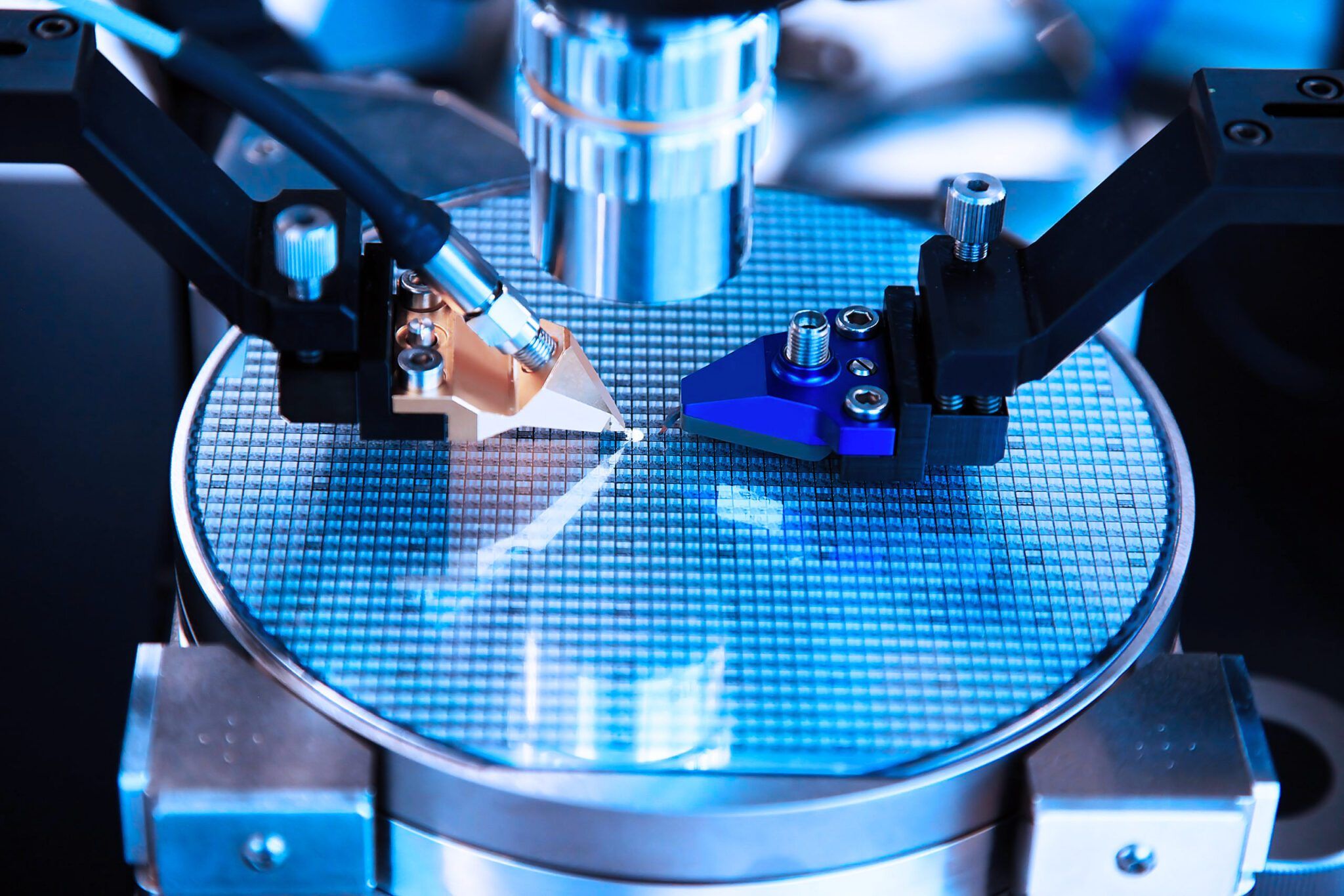

الفحص الذري
مجاهر إلكترونية تمسح سطح الرقاقة بدقة نانومترية للتأكد من عدم وجود:
- أخطاء تصميم،
- جسيمات غريبة،
- أو عيوب تصنيع.
لماذا تصنيع المعالجات صعب جدًا؟
لأننا لا نبني دوائر إلكترونية… بل نبني عالمًا كاملًا على مستوى الذرات. الترانزستورات تُصنع عبر تعديل بنية السيليكون نفسها، بإطلاق ذرات فوسفور أو بورون داخل الشبكة البلورية بدقة مذهلة، ثم إعادة إصلاحها حراريًا. إنه أقرب إلى إعادة كتابة قوانين المادة نفسها.
حقيقة مذهلة
صناعة شريحة واحدة تستغرق:
- 3 أشهر تصنيع،
- مئات الأجهزة،
- آلاف الخطوات،
- ودقة هندسية تقاس بالذرات.
ولهذا تُعد صناعة أشباه الموصلات أكثر الصناعات تعقيدًا في تاريخ البشرية.
قبل كل ذلك… من أين يأتي السيليكون؟
حتى قبل دخول المصنع، تبدأ الرحلة بتحويل الكوارتز الطبيعي إلى سيليكون نقي للغاية، ثم تنمية بلورة أحادية ضخمة يتم تقطيعها لاحقًا إلى رقائق رفيعة — وهي الأساس الذي تُبنى عليه كل الشرائح الإلكترونية.
المعالج: أعقد منتج صنعه الإنسان
قد يبدو هاتفك أو جهاز الألعاب قطعة عادية… لكن داخله يوجد أحد أعظم الإنجازات الهندسية في تاريخ البشرية:
- مليارات الترانزستورات
- آلاف العمليات التصنيعية
- أشهر من العمل المتواصل
- دقة تقاس بالنانومتر
كل ذلك يحدث فقط… لكي تضغط زر تشغيل لعبة.
وفي المرة القادمة التي يعمل فيها جهازك خلال جزء من الثانية، تذكر أن خلف تلك اللحظة البسيطة تقف أكثر صناعة تعقيدًا عرفها الإنسان.
